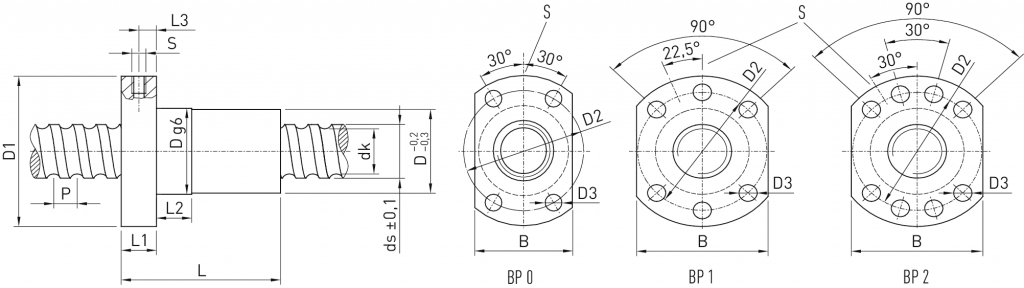

کاتالوگ پیچ و مهره FSI

جدول مشخصات پیچ و مهره FSI

Type	P	ds	D	D1	L	C_dyn	C₀	Axial play max.	Mass
R12-05K4-FSCDIN	5	11,7	24	40	33	6.900	12.000	0,02	0,11
R12-10K3-FSCDIN	10	11,8	24	40	43	6.400	10.100	0,02	0,13
R15-05K4-FSCDIN	5	13,9	28	48	38	12.600	21.000	0,04	0,18
R16-05T3-FSIDIN	5	15,5	28	48	40	8.100	11.700	0,04	0,18
R16-10K3-FSCDIN	10	14,7	28	48	45	9.900	19.300	0,04	0,2
R16-16K3-FSCDIN	16	15	28	48	61	9.900	17.000	0,04	0,26
R16-20K2-FSCDIN	20	14	28	48	56	6.500	10.400	0,04	0,25
R20-05K4-FSCDIN	5	19,6	36	58	40	16.400	32.740	0,04	0,28
R20-10K3-FSCDIN	10	19,3	36	58	48	12.100	23.500	0,04	0,32
R20-20K2-FSCDIN	20	19,7	36	58	57	8.400	15.300	0,04	0,37
R20-20K4-DFSCDIN	20	19,7	36	58	57	15.300	30.500	0,04	0,36
R25-05K4-FSCDIN	5	24,9	40	62	43	18.200	41.500	0,04	0,22
R25-10K4-FSCDIN	10	24,5	40	62	61	18.100	44.900	0,04	0,43
R25-25K2-FSCDIN	25	24,7	40	62	70	9.300	19.100	0,04	0,48
R25-25K4-DFSCDIN	25	24,7	40	62	70	16.900	38.200	0,04	0,46
R32-05K6-FSCDIN	5	31,7	50	80	48	29.200	81.900	0,04	0,59
R32-10K5-FSCDIN	10	31,8	50	80	77	33.000	80.100	0,04	0,82
R32-20K3-FSCDIN	20	31,8	50	80	88	20.900	48.500	0,04	0,91
R32-32K2-FSCDIN	32	31,9	50	80	88	14.200	31.800	0,04	0,9
R32-32K4-DFSCDIN	32	31,9	50	80	88	25.700	62.200	0,04	0,87
R40-05K6-FSCDIN	5	39,4	63	93	50	31.700	100.600	0,04	0,93
R40-10K4-FSCDIN	10	37,8	63	93	70	55.700	123.000	0,04	1,19
R40-20K3-FSCDIN	20	37,9	63	93	88	42.200	90.000	0,07	1,43
R40-40K2-FSCDIN	40	37,9	63	93	102	28.500	58.400	0,07	1,61
R40-40K4-DFSCDIN	40	37,9	63	93	102	51.700	115.800	0,07	1,59
R50-05K6-FSCDIN	5	49,4	75	110	50	34.600	127.200	0,07	1,32
R50-10K6-FSCDIN	10	48	75	110	90	89.800	250.000	0,07	2,05
R50-20K5-FSCDIN	20	47,9	75	110	132	75.700	217.500	0,07	2,89
R50-40K3-FSCDIN	40	50	75	110	149	48.300	123.000	0,07	2,96
R50-40K6-DFSCDIN	40	50	75	110	149	87.800	242.600	0,07	2,93
R63-10T6-FSIDIN	10	63,1	90	125	120	75.900	214.090	0,07	3,3
