ساپورت شفت SK

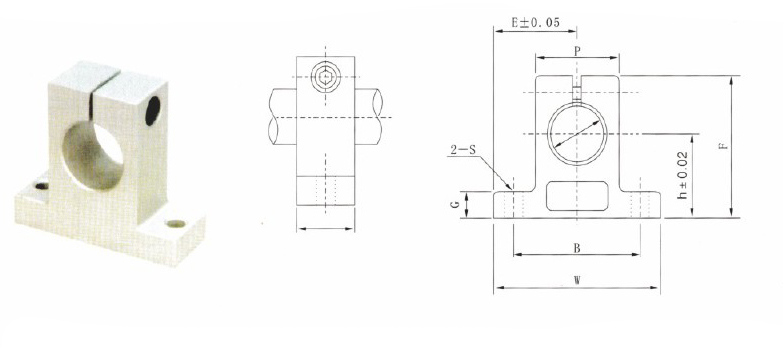

جدول مشخصات ساپورت شفت SK

Product	P	Weight (kg/m)	Clamping Bolt	Locking Bolt	S	B	G	F	L	W	Shaft Diameter	E	h
SK8	18	24	M5	M4	5.5	32	6	32.8	14	42	8	21	20
SK10	18	24	M5	M4	5.5	32	6	32.8	14	42	10	21	20
SK12	20	30	M5	M4	5.5	32	6	37.5	14	42	12	21	23
SK13	20	30	M5	M4	5.5	32	6	37.5	14	42	13	21	23
SK16	25	40	M5	M4	5.5	38	8	44	16	48	16	24	27
SK20	30	70	M6	M5	6.6	45	10	51	20	60	20	30	31
SK25	38	130	M6	M6	6.6	56	12	60	24	70	25	35	35
SK30	44	180	M8	M6	9	64	12	70	28	84	30	42	42
SK35	50	270	M10	M8	11	74	15	82	32	98	35	49	50
SK40	60	420	M10	M8	11	90	15	96	36	114	40	57	60
SK50	74	750	M12	M12	14	100	18	120	40	126	50	63	70
SK60	90	1100	M12	M12	14	120	18	136	45	148	60	74	80
