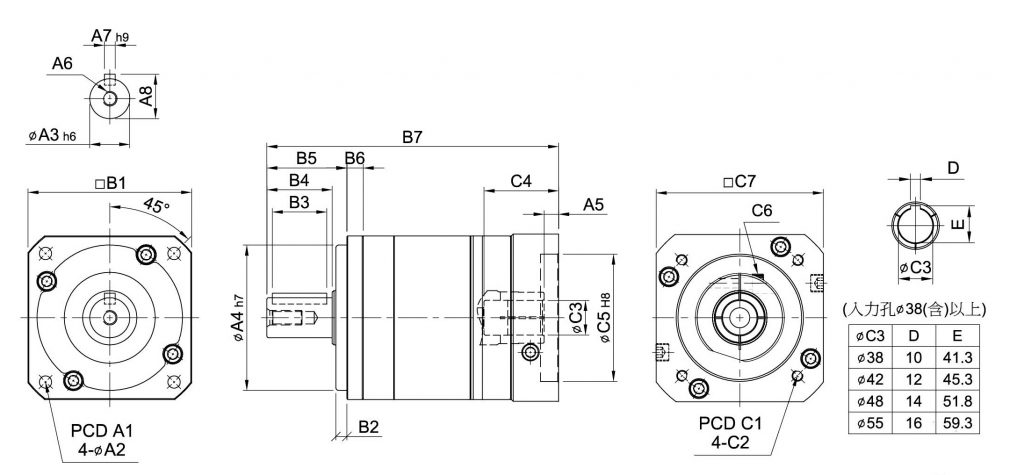

کاتالوگ گیربکس FB با نسبت 3، 4، 5، 7، 10 (1-Stage)

جدول مشخصات گیربکس FB با نسبت 3، 4، 5، 7، 10 (1-Stage)

code	model	50	70	90	120	145	180	220
A	A1	50	70	100	130	165	215	250
	A2	4.5	6	6.8	9	11	13	17
	A3	13	16	22	32	40	55	75
	A4	35	50	80	110	130	160	180
	A5	5	6	9, 23.5	10, 20	10	13, 15	13.5, 15.5
	A6	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A7	5	5	6	10	12	16	20
	A8	15	18	24.5	35	43	59	81
B	B1	50	70	90	120	145	180	220
	B2	4	5	8	8	10	20	20
	B3	15	20	30	40	65	70	90
	B4	20	28	36	50	74	82	104
	B5	25	34	44	60	87	106	129
	B6	8	8	9	12	15	16	24
	B7	100.5	132.5 , 140.5	170.5, 185	227.5	284	325, 327	377, 379
C	C1	46 , 60 , 63	70, 75, 90	90, 100, 115, 145	115, 145, 165	145, 165, 215	200, 215, 265	200, 265, 300
	C2	M3 M4 M5	M4 M5 M6	M5 M6 M8	M6 M8 M10	M8 M10 M12	M10 M12	M12 M16
	C3	8, 9, 11	11, 14	16, 19, 22, 24	24, 28, 32	28, 32, 35, 38	35, 38, 42, 48	42, 48, 55
	C4	26	33.5, 41.5	51, 65.5	63, 73	81.5	115, 117	118, 120
	C5	30, 40, 50	40, 50, 60	70, 80, 95, 110	95, 110, 130	110, 130, 180	114.3, 180, 230	114.3, 230, 250
	C6	M4 x P0.7	M5 x P0.8	M6 x P1.0	M8 x P1.5	M10x P1.5	M10x P1.5	M10x P1.5
	C7	46, 55	64, 70, 80	92, 110, 130	122, 130, 150	146, 150, 190	182, 200, 250	222, 250, 265

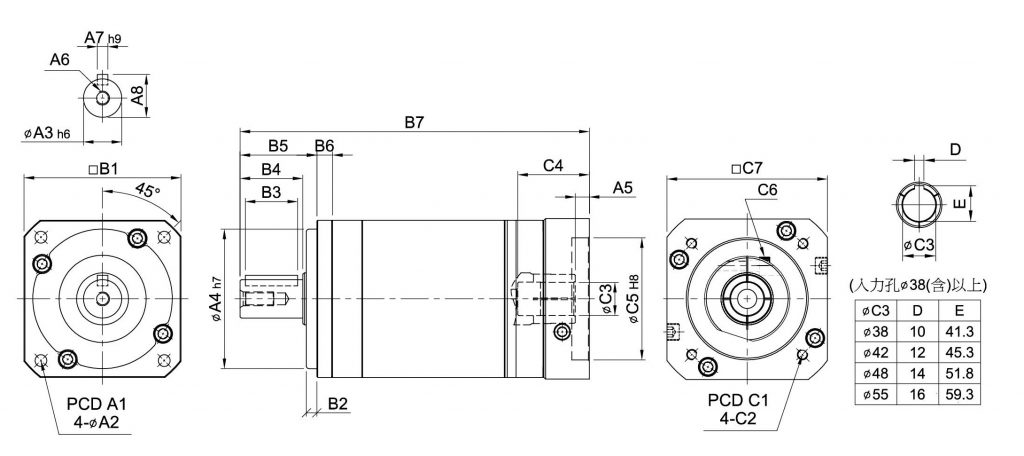

کاتالوگ گیربکس FB با نسبت 15، 20، 25، 30، 35، 40، 50، 70، 100 (Stage-2)

کاتالوگ گیربکس FB با نسبت 15، 20، 25، 30، 35، 40، 50، 70، 100 (Stage-2)

code	model	50	70	90	120	145	180	220
A	A1	50	70	100	130	165	215	250
	A2	4.5	6	6.8	9	11	13	17
	A3	13	16	22	32	40	55	75
	A4	35	50	80	110	130	160	180
	A5	5	6	9, 23.5	10, 20	10	13, 15	13.5, 15.5
	A6	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A7	5	5	6	10	12	16	20
	A8	15	18	24.5	35	43	59	81
B	B1	50	70	90	120	145	180	220
	B2	4	5	6	8	10	20	20
	B3	15	20	30	40	65	70	90
	B4	20	28	36	50	74	82	104
	B5	25	34	44	60	87	106	129
	B6	6	8	9	12	15	16	24
	B7	126.7	166.5	206.5, 221	281.5, 291.5	340.5	394.5, 396.5	464
C	C1	46 , 60 , 63	70, 75, 90	90, 100, 115, 145	115, 145, 165	145, 165, 215	200, 215, 265	200, 265, 300
	C2	M3 M4 M5	M4 M5 M6	M5 M6 M8	M6 M8 M10	M8 M10 M12	M10 M12	M12 M16
	C3	8, 9, 11	11, 14	16, 19, 22, 24	24, 28, 32	28, 32, 35, 38	35, 38, 42, 48	42, 48, 55
	C4	26	33.5	51, 65.5	63, 73	81.5	115, 117	118, 120
	C5	30, 40, 50	40, 50, 60	70, 80, 95, 110	95, 110, 130	110, 130, 180	114.3, 180, 230	114.3, 230, 250
	C6	M4 x P0.7	M5 x P0.8	M6 x P1.0	M8 x P1.5	M10x P1.5	M10x P1.5	M10x P1.5
	C7	46, 55	64, 70, 80	92, 110, 130	122, 130, 150	146, 150, 190	182, 200, 250	222, 250, 265

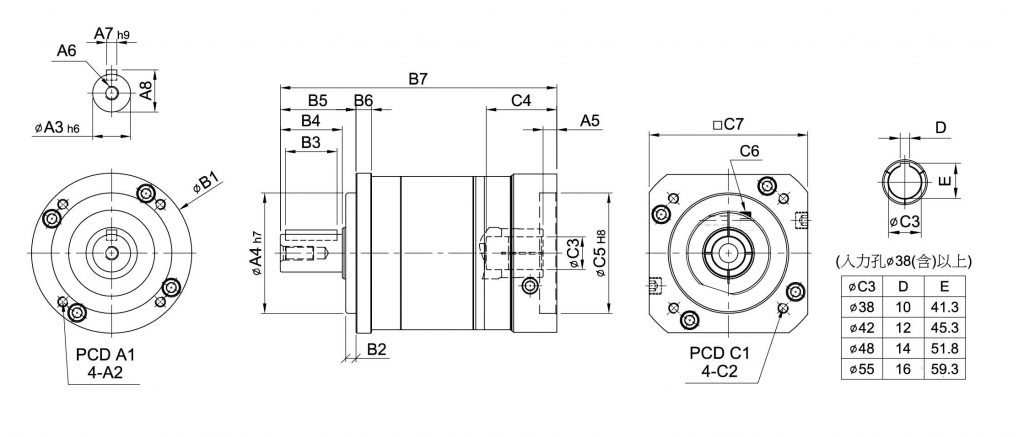

کاتالوگ گیربکس FE با نسبت 3، 4، 5، 7، 10 (1-Stage)

جدول مشخصات گیربکس FE با نسبت 3، 4، 5، 7، 10 (1-Stage)

code	model	50	70	90	120	145	180	220
A	A1	42	60	80	105	130	184	218
	A2	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A3	13	16	22	32	40	55	75
	A4	35	50	70	90	110	160	180
	A5	5	6	9, 23.5	10, 20	10	13, 15	13.5, 15.5
	A6	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A7	5	5	6	10	12	16	20
	A8	15	18	24.5	35	43	59	79.5
B	B1	50	70	93	122	148	205	242
	B2	4	5	6	8	10	20	20
	B3	15	20	30	40	65	70	90
	B4	20	28	36	50	74	82	104
	B5	25	34	44	60	87	106	129
	B6	6	8	9	12	15	21.5	30
	B7	100.5	132.5, 140.5	170.5, 185	227.5, 237.5	284	325, 327	376.5, 378.5
C	C1	46 , 60 , 63	70, 75, 90	90, 100, 115, 145	115, 145, 165	145, 165, 215	200, 215, 265	200, 265, 300
	C2	M3 M4 M5	M4 M5 M6	M5 M6 M8	M6 M8 M10	M8 M10 M12	M10 M12	M12 M16
	C3	8, 9, 11	11, 14	16, 19, 22, 24	24, 28, 32	28, 32, 35, 38	35, 38, 42, 48	42, 48, 55
	C4	26	33.5, 41.5	51, 65.5	63, 73	81.5	115, 117	118, 120
	C5	30, 40, 50	40, 50, 60	70, 80, 95, 110	95, 110, 130	110, 130, 180	114.3, 180, 230	114.3, 230, 250
	C6	M4 x P0.7	M5 x P0.8	M6 x P1.0	M8 x P1.5	M10x P1.5	M10x P1.5	M10x P1.5
	C7	46, 55	64, 70, 80	92, 110, 130	122, 130, 150	146, 150, 190	182, 200, 250	222, 250, 265

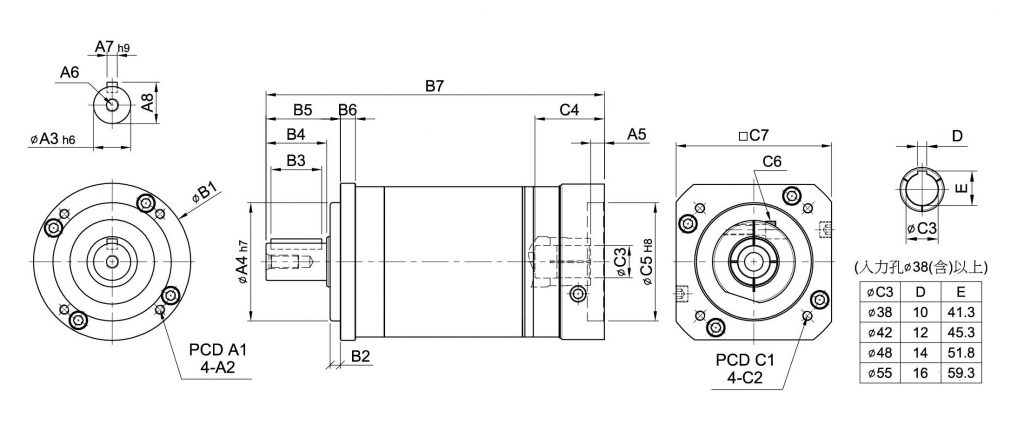

کاتالوگ گیربکس FE با نسبت 15، 20، 25، 30، 35، 40، 50، 70، 100 (Stage-2)

جدول مشخصات گیربکس FE با نسبت 15، 20، 25، 30، 35، 40، 50، 70، 100 (Stage-2)

code	model	50	70	90	120	145	180	220
A	A1	42	60	80	105	130	184	218
	A2	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A3	13	16	22	32	40	55	75
	A4	35	50	70	90	110	160	180
	A5	5	6	9, 23.5	10, 20	10	13, 15	13.5, 15.5
	A6	M4 x P0.7	M5 x P0.8	M8 x P1.25	M10 x P1.5	M12 x P1.75	M14 x P2.0	M16 x P2.0
	A7	5	5	6	10	12	16	20
	A8	15	18	24.5	35	43	59	79.5
B	B1	50	70	93	122	148	205	242
	B2	4	5	6	8	10	20	20
	B3	15	20	30	40	65	70	90
	B4	20	28	36	50	74	82	104
	B5	25	34	44	60	87	106	129
	B6	6	8	9	12	15	21.5	30
	B7	126.7	166.5	206.5, 221	281.5, 291.5	340.5	394.5, 396.5	463.5, 465.5
C	C1	46 , 60 , 63	70, 75, 90	90, 100, 115, 145	115, 145, 165	145, 165, 215	200, 215, 265	200, 265, 300
	C2	M3 M4 M5	M4 M5 M6	M5 M6 M8	M6 M8 M10	M8 M10 M12	M10 M12	M12 M16
	C3	8, 9, 11	11, 14	16, 19, 22, 24	24, 28, 32	28, 32, 35, 38	35, 38, 42, 48	42, 48, 55
	C4	26	33.5	51, 65.5	63, 73	81.5	115, 117	118, 120
	C5	30, 40, 50	40, 50, 60	70, 80, 95, 110	95, 110, 130	110, 130, 180	114.3, 180, 230	114.3, 230, 250
	C6	M4 x P0.7	M5 x P0.8	M6 x P1.0	M8 x P1.5	M10x P1.5	M10x P1.5	M10x P1.5
	C7	46, 55	64, 70, 80	92, 110, 130	122, 130, 150	146, 150, 190	182, 200, 250	222, 250, 265
