کاتالوگ سروو موتور دلتا سری 220 ولت

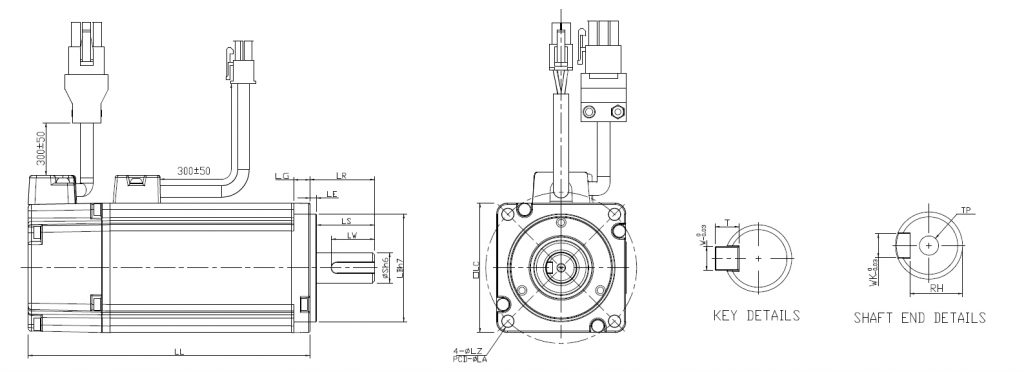

فریم سایز 86 میلی متر و پایین تر از آن

Model	C1040F□ S	C∆0401□S	C∆0602□S	C∆0604□S	C∆0604□H	C∆0804□7	C∆0807□S	C∆0807□H	C∆0907□S	C∆0910□S
LC	40	40	60	60	60	80	80	80	86	86
LZ	4.5	4.5	5.5	5.5	5.5	6.6	6.6	6.6	6.6	6.6
LA	46	46	70	70	70	90	90	90	100	100
S	8	8	14	14	14	14	19	19	16	16
LB	30	30	50	50	50	70	70	70	80	80
LL（without brake）	79.1	100.6	105.5	130.7	145.8	112.3	138.3	154.8	130.2	153.2
LL (with brake)	–	136.8	141.6	166.8	176.37	152.8	178	187.8	161.3	184.3
LS	20	20	27	27	27	27	32	32	30	30
LR	25	25	30	30	30	30	35	35	35	35
LE	2.5	2.5	3	3	3	3	3	3	3	3
LG	5	5	7.5	7.5	7.5	8	8	8	8	8
LW	16	16	20	20	20	20	25	25	20	20
RH	6.2	6.2	11	11	11	11	15.5	15.5	13	13
WK	3	3	5	5	5	5	6	6	5	5
W	3	3	5	5	5	5	6	6	5	5
T	3	3	5	5	5	5	6	6	5	5
TP	M3 Depth8	M3 Depth8	M4 Depth15	M4 Depth15	M4 Depth15	M4 Depth15	M6 Depth20	M6 Depth20	M5 Depth15	M5 Depth15

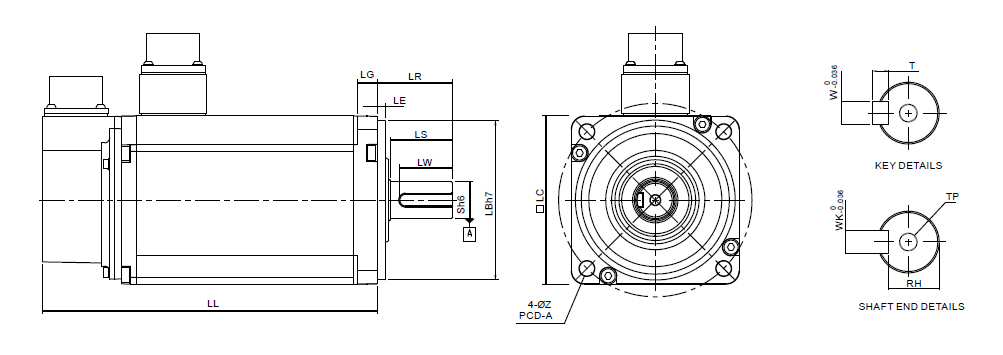

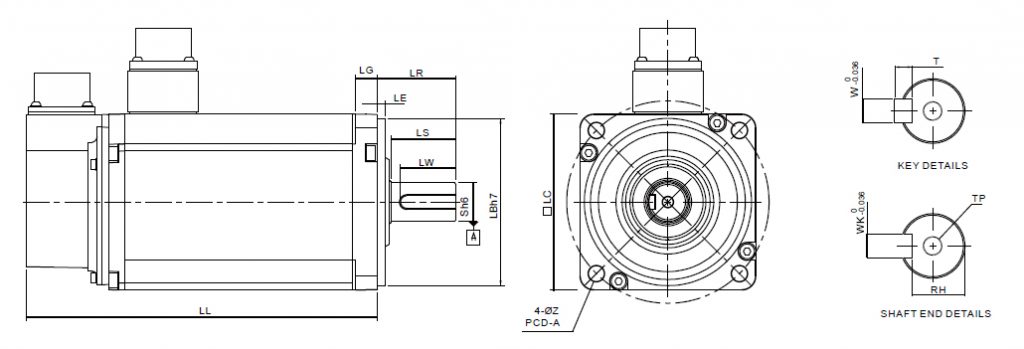

فریم سایز 100 میلی متر و 120 میلی متر

Model	C∆1010□ S	C∆1020□S	C∆1330□4	E∆1305□S	E∆1310□S	E∆1315□S	E∆1320□S
LC	100	100	130	130	130	130	130
LZ	9	9	9	9	9	9	9
LA	115	115	145	145	145	145	145
S	22	22	24	22	22	22	22
LB	95	95	110	110	110	110	110
LL（without brake）	153.5	199	187.5	147.5	147.5	167.5	187.5
LL (with brake)	192.5	226	216	183.5	183.5	202	216
LS	37	37	47	47	47	47	47
LR	45	45	55	55	55	55	55
LE	5	5	6	6	6	6	6
LG	12	12	11.5	11.5	11.5	11.5	11.5
LW	32	32	36	36	36	36	36
RH	18	18	20	18	18	18	18
WK	8	8	8	8	8	8	8
W	8	8	8	8	8	8	8
T	7	7	7	7	7	7	7
TP	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20

Model	F∆1305□S	F∆1308□S	F∆1313□S	F∆1318□S	G∆1303□S	G∆1306□S	G∆1309□S
LC	130	130	130	130	130	130	130
LZ	9	9	9	9	9	9	9
LA	145	145	145	145	145	145	145
S	22	22	22	22	22	22	22
LB	110	110	110	110	110	110	110
LL（without brake）	139.5	147.5	187.5	202	147.5	147.5	163.5
LL (with brake)	168	183.5	216	230.7	183.5	183.5	198
LS	47	47	47	47	47	47	47
LR	55	55	55	55	55	55	55
LE	6	6	6	6	6	6	6
LG	11.5	11.5	11.5	11.5	11.5	11.5	11.5
LW	36	36	36	36	36	36	36
RH	18	18	18	18	18	18	18
WK	8	8	8	8	8	8	8
W	8	8	8	8	8	8	8
T	7	7	7	7	7	7	7
TP	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20

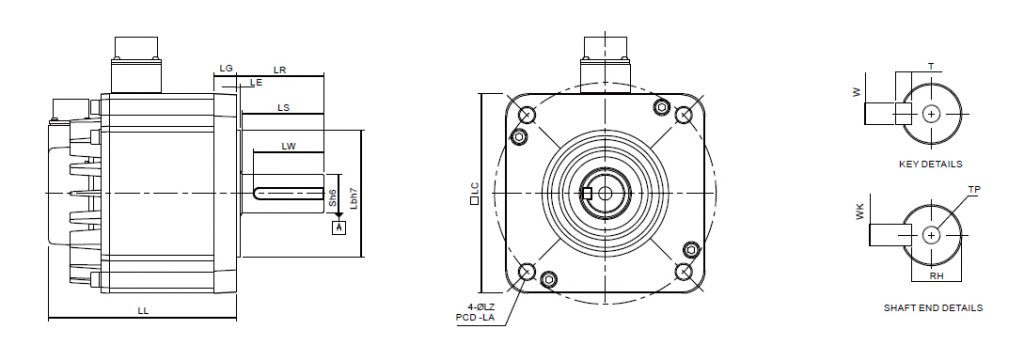

فریم سایز 180 میلی متر

Model	E∆1820□S	E∆1830□S	E∆1835□S	F∆1845□S	F∆1855□3	F∆1875□3
LC	180	180	180	180	180	180
LZ	13.5	13.5	13.5	13.5	13.5	13.5
LA	200	200	200	200	200	200
S	35	35	35	35	42	42
LB	114.3	114.3	114.3	114.3	114.3	114.3
LL（without brake）	169	202.1	202.1	253.3	279.7	342.0
LL (with brake)	203.1	253.3	235.3	279.3	311.7	376.1
LS	73	73	73	73	108.5	108.5
LR	79	79	79	79	113	113
LE	4	4	4	4	4	4
LG	20	20	20	20	20	20
LW	63	63	63	63	90	90
RH	30	30	30	30	37	37
WK	10	10	10	10	12	12
W	10	10	10	10	12	12
T	8	8	8	8	8	8
TP	M12 Depth25	M12 Depth25	M12 Depth25	M12 Depth25	M16 Depth32	M12 Depth32

کاتالوگ سروو موتور دلتا سری 220/400 ولت

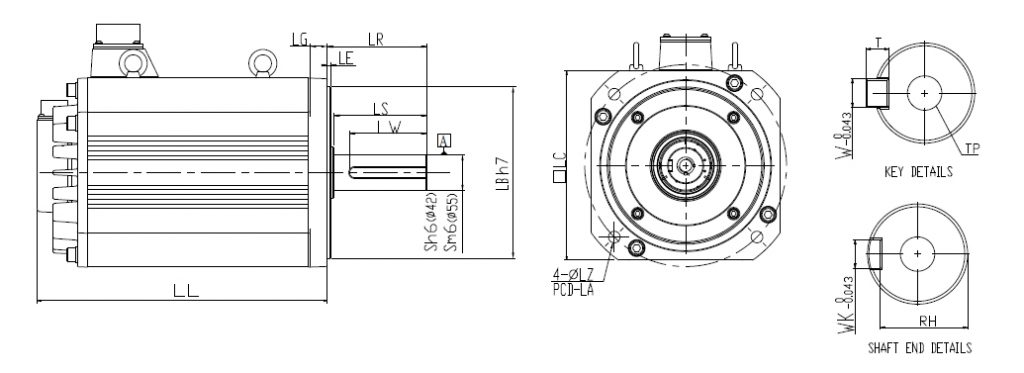

فریم سایز 220 میلی متر و بالاتر از آن

Model	F1221B□3	F1221F□S	L1221B□3	L1221F□S
LC	220	220	220	220
LZ	13.5	13.5	13.5	13.5
LA	235	235	235	235
S	42	55	42	55
LB	200	200	200	200
LL（without brake）	371.4	453.4	371.4	450.4
LL (with brake)	434.4	513.4	434.4	513.4
LS	108	108	110	110
LR	116	116	116	116
LE	4	4	4	4
LG	20	20	20	20
LW	90	90	90	90
RH	37	49	37	49
WK	12	16	12	16
W	12	16	12	16
T	8	10	8	10
TP	M16 Depth32	M20 Depth40	M16 Depth32	M20 Depth40

کاتالوگ سروو موتور دلتا سری 400 ولت

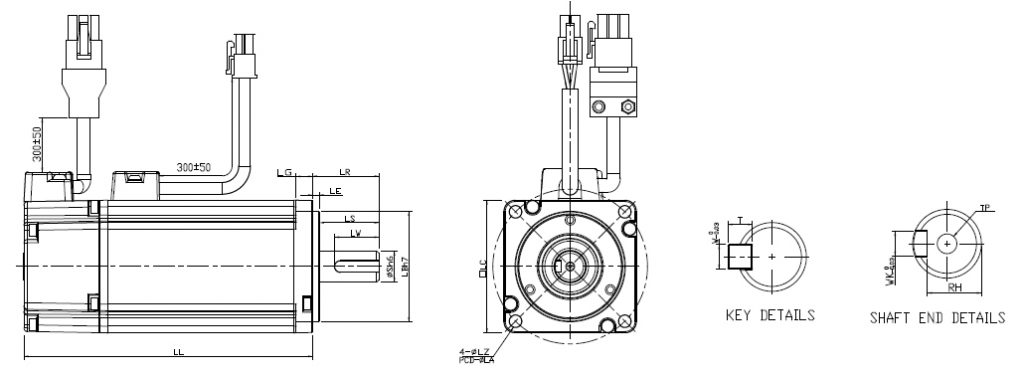

فریم سایز 80 میلی متر و پایین تر از آن

Model	J∆0604□S	J∆0807□S	J∆0907□S	J∆0910□S
LC	60	80	86	86
LZ	5.5	6.6	6.6	6.6
LA	70	90	100	100
S	14	19	16	16
LB	50	70	80	80
LL（without brake）	130.7	138.3	130.2	153.2
LL (with brake)	166.8	178	161.3	184.3
LS (without oil seal)	27	32	30	30
LS (with oil seal)	–	29.5	30	30
LR	30	35	35	35
LE	3	3	3	3
LG	7.5	8	8	8
LW	20	25	20	20
RH	11	15.5	13	13
WK	5	6	5	5
W	5	6	5	5
T	5	6	5	5
TP	M4 Depth15	M6 Depth20	M5 Depth15	M5 Depth15

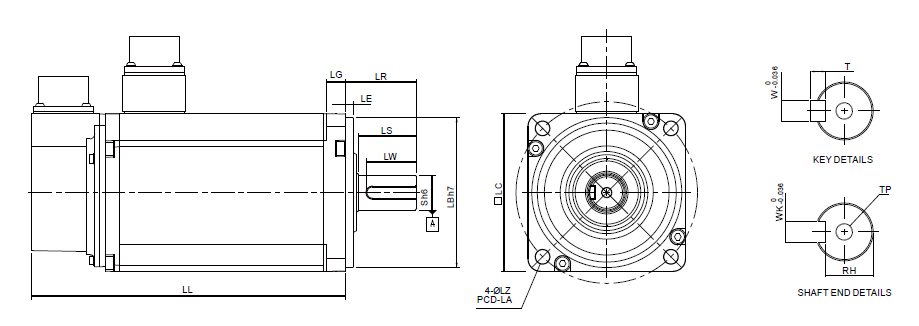

فریم سایز 100 میلی متر و 130 میلی متر

Model	J∆1010□ S	J∆1020□S	J∆1330□4	K∆1305□S	K∆1310□S	K∆1315□S	K∆1320□S	L∆1305□S	L∆1308□S	L∆1313□S
LC	100	100	130	130	130	130	130	130	130	130
LZ	9	9	9	9	9	9	9	9	9	9
LA	115	115	145	145	145	145	145	145	145	145
S	22	22	24	22	22	22	22	22	22	22
LB	95	95	110	110	110	110	110	110	110	110
LL（without brake）	153.5	199	187.5	147.5	147.5	167.5	187.5	147.5	163.5	194.5
LL (with brake)	192.5	226	216	183.5	183.5	202	216	168.0	181	223
LS	37	37	47	47	47	47	47	47	47	47
LR	45	45	55	55	55	55	55	55	55	55
LE	5	5	6	6	6	6	6	6	6	6
LG	12	12	11.5	11.5	11.5	11.5	11.5	11.5	11.5	11.5
LW	32	32	36	36	36	36	36	36	36	36
RH	18	18	20	18	18	18	18	18	18	18
WK	8	8	8	8	8	8	8	8	8	8
W	8	8	8	8	8	8	8	8	8	8
T	7	7	7	7	7	7	7	7	7	7
TP	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M6 Depth20	M8 Depth20	M6 Depth20	M6 Depth20

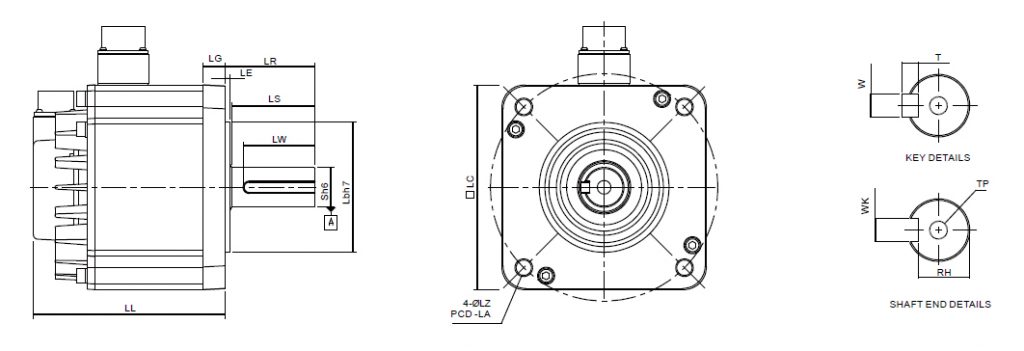

فریم سایز 180 میلی متر و بالاتر از آن

Model	K∆1820□ S	L∆1830□S	L∆1845□S	L∆1855□3	L∆1875□S	M∆1309□S
LC	180	180	180	180	180	130
LZ	13.5	13.5	13.5	13.5	13.5	9
LA	200	200	200	200	200	145
S	35	35	35	42	42	22
LB	114.3	114.3	114.3	114.3	114.3	110
LL（without brake）	169	202.1	235	279.7	342.0	163.5
LL (with brake)	203.1	235.3	279.3	311.7	376.1	198
LS	73	73	73	108.5	108.5	47
LR	79	79	79	113	113	55
LE	4	4	4	4	4	6
LG	20	20	20	20	20	11.5
LW	63	63	63	90	90	36
RH	30	30	30	37	37	18
WK	10	10	10	12	12	8
W	10	10	10	12	12	8
T	8	8	8	8	8	7
TP	M12 Depth25	M12 Depth25	M12 Depth25	M16 Depth32	M16 Depth32	M6 Depth20
